LICUS Vertikalrührwerk

Effizienz neu gerührt.

Vertikale Langwellenrührwerke aus Edelstahl V4A für die kommunale und industrielle Abwasserbehandlung.

Visualisierung

2,5m
Propeller bis: V4A
Welle, Nabe und Flügel: IE5
Permanentmagnet-Synchronmotor: 12–351/min
langsam laufend

Der Antrieb bleibt trocken.

Der Getriebemotor sitzt trocken auf der Beckenkrone. Die Edelstahlwelle trägt einen Vierblatt-Propeller, der nach unten auf die Beckensohle fördert.

Auf das Becken ausgelegt. Auslegung für jeden Behälter auf Basis der Strömungssimulation des Propellers, mit Auslegungsblatt zu Schub, Leistungsaufnahme und Leistungsdichte.
Kein Lager im Medium. Freitragende Welle ohne Bodenlager. Der Propeller arbeitet mit Abstand zur Sohle, die Welle bleibt auch bei tiefen Becken kurz.
Wartung von oben. Der Antrieb ist ohne Beckenentleerung zugänglich, eine Tauchmotordichtung gibt es nicht.

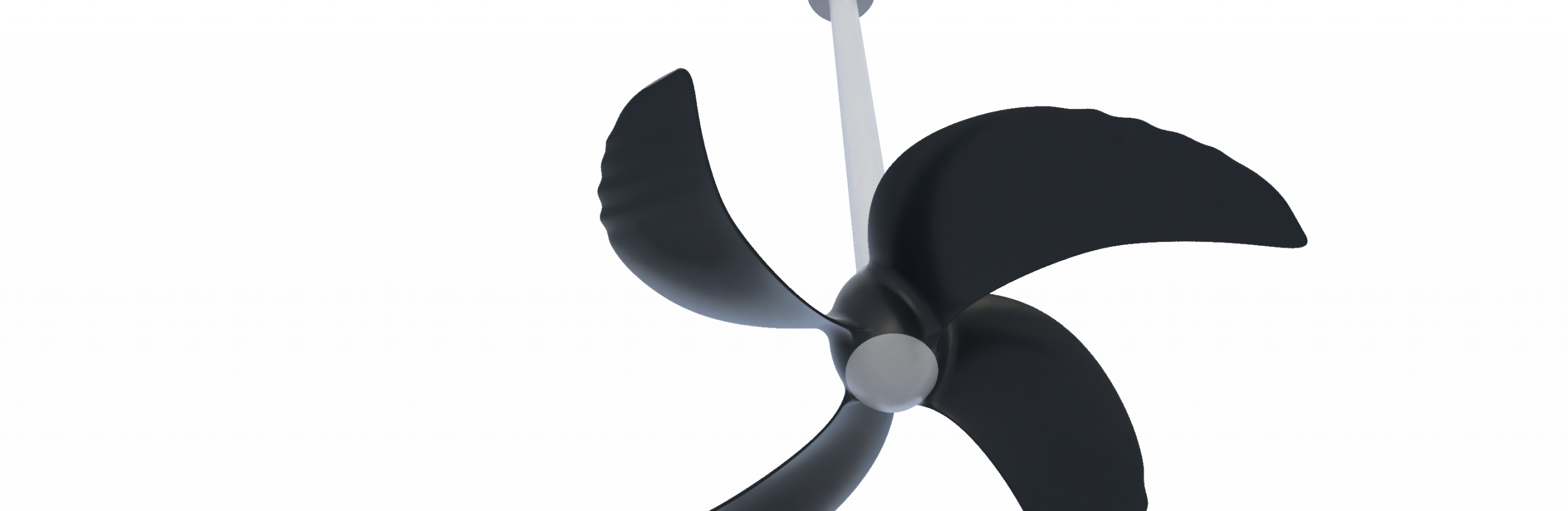

Tauschbare Flügel. Die Flügel sind mit der Nabe verschraubt und einzeln tauschbar.
Lieferumfang. Getriebemotor, parametrierter Frequenzumrichter, Motorplatte, Welle und Propeller, dazu CE-Konformitätserklärung und Betriebsanleitung.

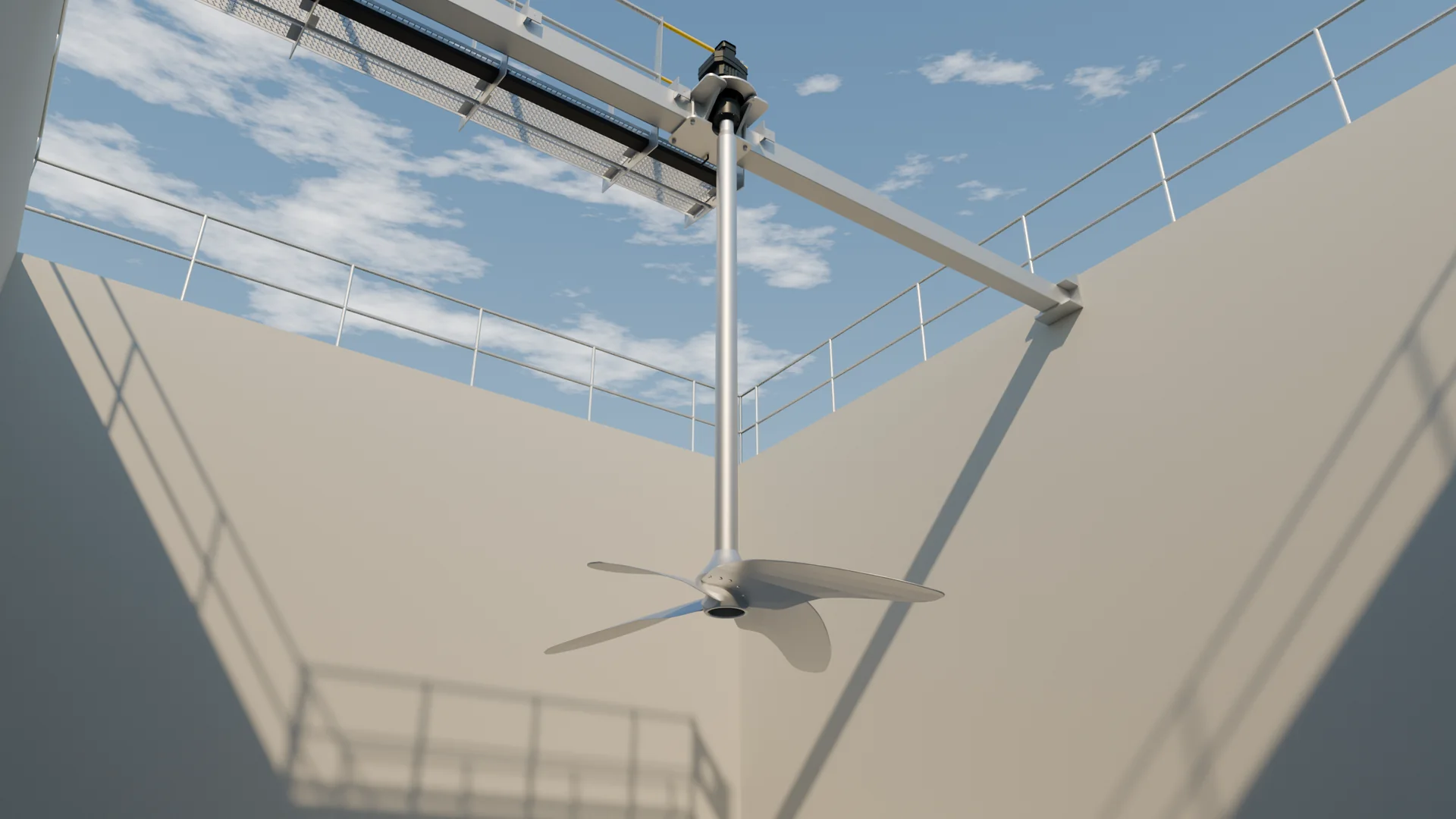

LICUS-Rührwerk im leeren Betonbecken: Brücke mit Steg, Antrieb, Welle und Propeller

Von der Sohle bis zur Oberfläche.

Der Axialstrahl greift bis zur Sohle durch und steigt an den Beckenwänden wieder auf. So entsteht eine großräumige vertikale Zirkulation.

Die Zirkulation wirkt der Dichteschichtung im Becken entgegen und beugt Ablagerungen auf der Sohle vor. Die Förderrichtung ist standardmäßig nach unten gerichtet. Der Axialschub ist deshalb nicht unmittelbar mit dem Horizontalschub von Tauchmotorrührwerken vergleichbar.

CFD-Simulation

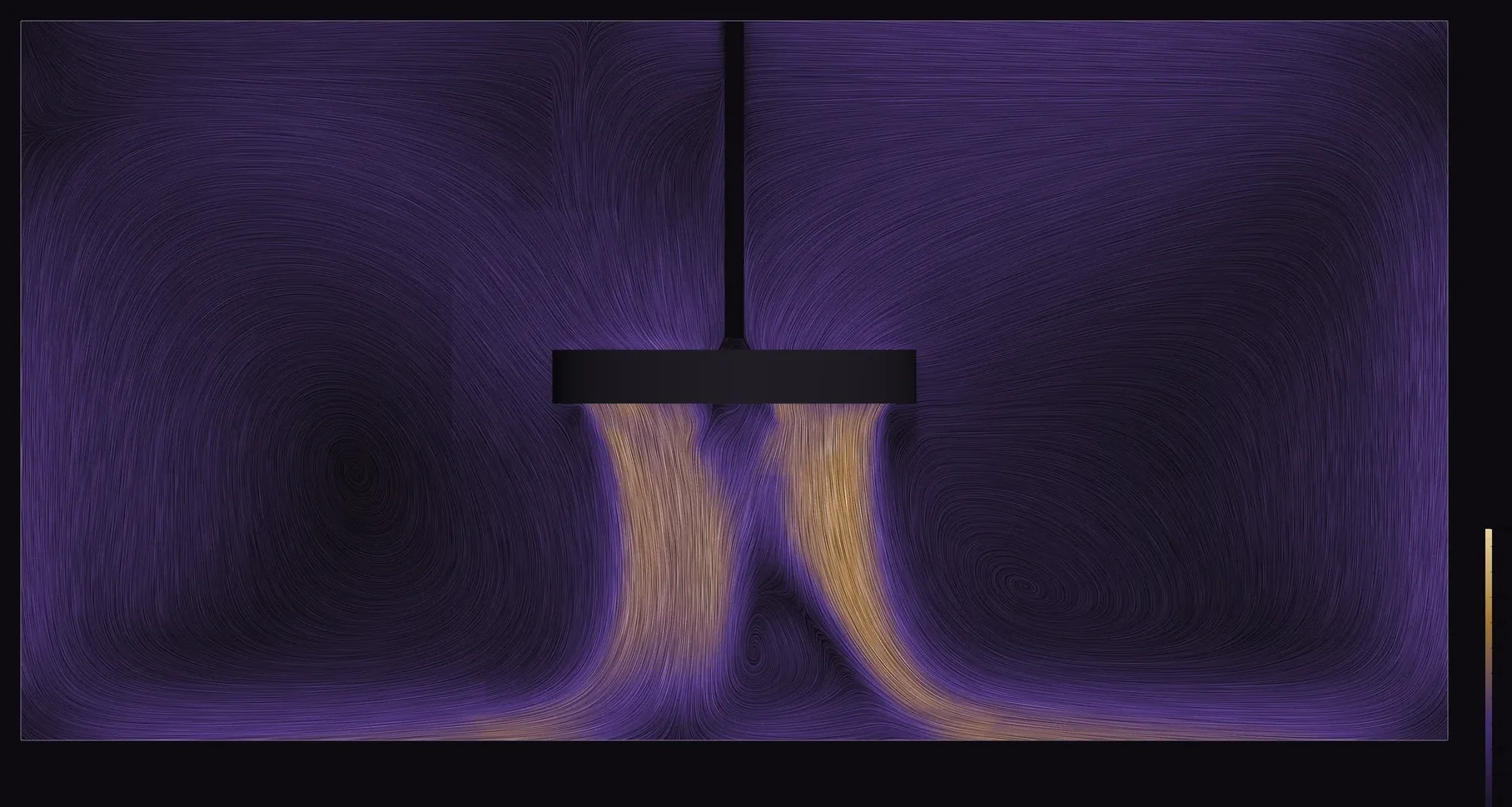

Längsschnitt durch das Becken: Strahl vom Propeller zur Sohle, Aufstieg an den Wänden — Längsschnitt: Der Strahl trifft die Sohle und steigt an den Wänden wieder auf.

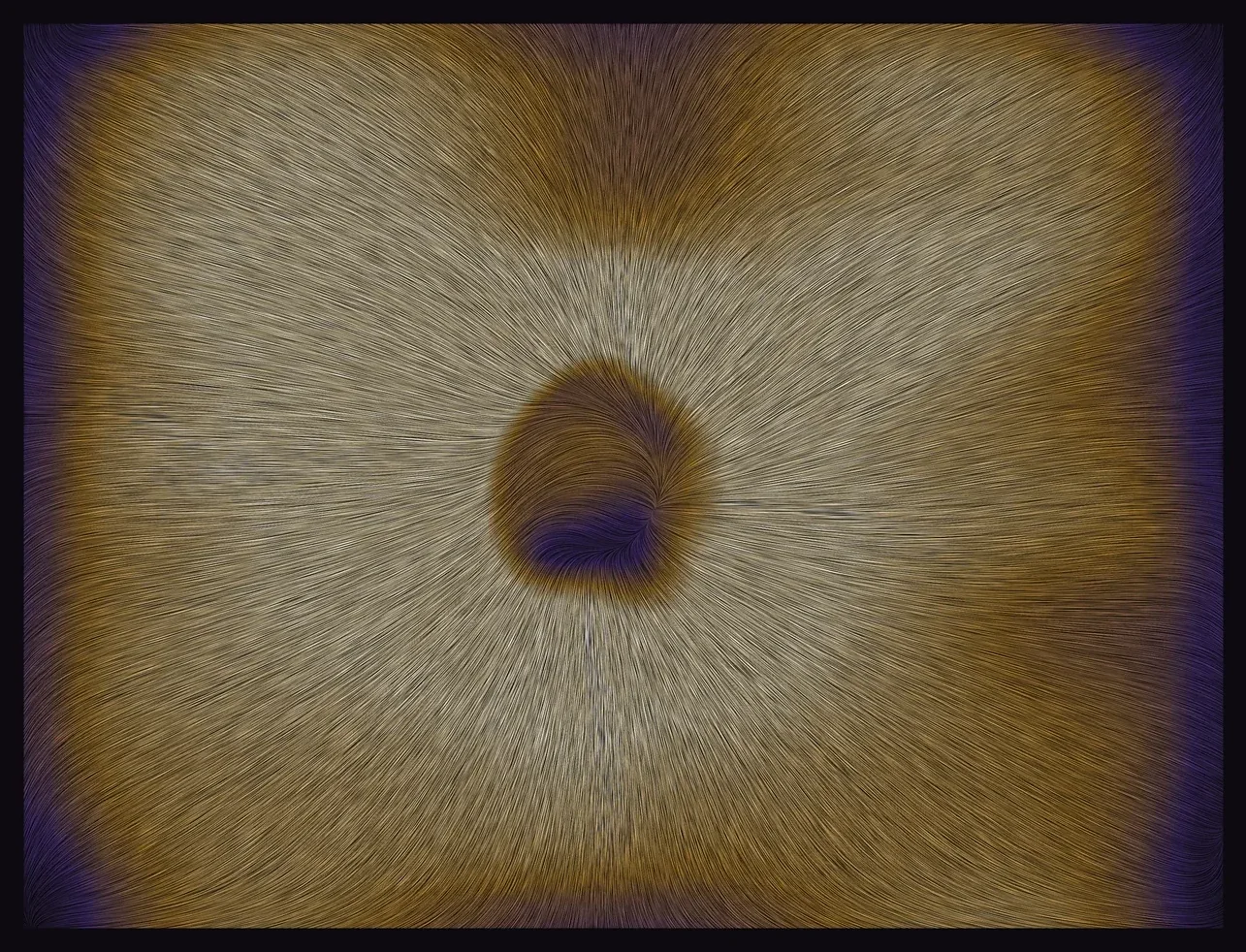

Strömungsgeschwindigkeit 0,20 m über der Beckensohle, Draufsicht — Sohle: Strömungsgeschwindigkeit 0,20 m über dem Boden, dort wo sich sonst Schlamm absetzt. Die Strömung erfasst fast die ganze Sohle, nur die Ecken bleiben ruhiger.

CFD-Simulation eines Rechteckbeckens 8 × 10,6 m, Wassertiefe 5,3 m, Propeller Ø 2,5 m bei 25 1/min. Farbskala von 0 bis 0,4 m/s.

Antrieb der höchsten Effizienzklasse.

Ein IE5-Permanentmagnet-Synchronmotor treibt den Propeller über ein Stirnradgetriebe mit verstärkter Lagernabe an. Die Drehzahl wird über den Frequenzumrichter an den Prozess angepasst.

Schutzart IP 55, IP 65 auf Wunsch. Korrosionsschutz C3 oder C4 nach DIN EN ISO 12944-2, Farbton RAL 7016. Frequenzumrichter in Schaltschrankausführung, abgestimmt und parametriert. Netzanschluss 3~400 V, 50 Hz, Betriebsart S1.

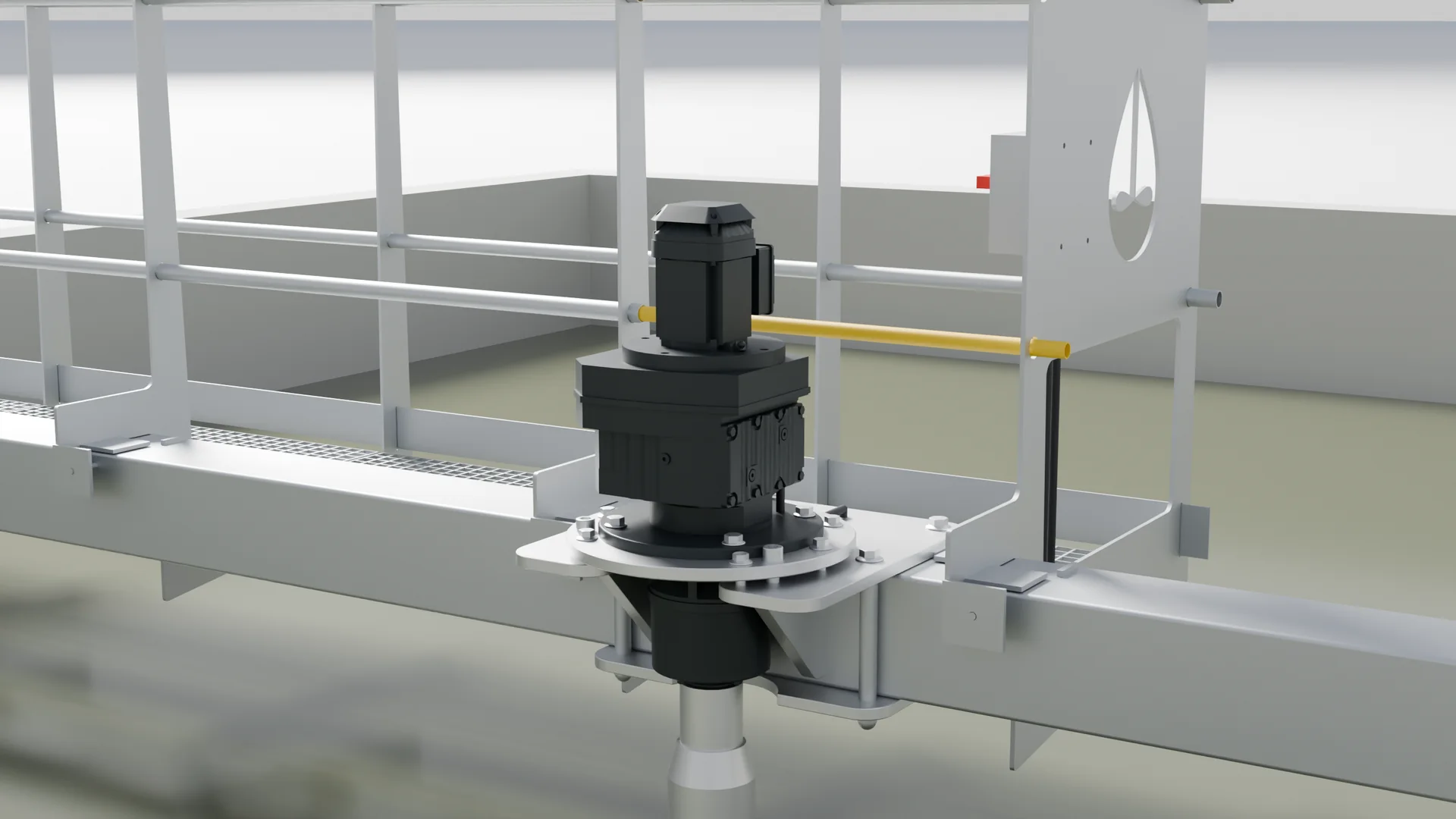

Getriebemotor auf der Konsole der Brücke, davor der Steg mit Gitterrost und Reparaturschalter

Edelstahl V4A, durchgehend.

Flügel, Nabe, Welle und Motorplatte sind aus V4A. Damit eignet sich das Rührwerk auch für warme und lösemittelhaltige Medien.

Die Flügel werden aus V4A-Blech gelasert und gekantet, die Nabe ist aus Vollmaterial gefertigt. Grenzwerte für Temperatur und Medium legen wir projektbezogen fest.

Lasergravur des LICUS-Logos auf gebürstetem Edelstahl

Brücke und Steg aus einer Hand.

Auf Wunsch liefern wir die Rührwerksbrücke mit: ein Quadratrohr als Träger, darauf die Konsole für den Antrieb und ein eingehängter Steg mit Gitterrost und Geländer. Nichts davon wird an das Rohr geschweißt.

Vormontiert. Rührwerk und Brücke werden liegend zusammengebaut und als Einheit eingehoben.
Zugänglich. Der Steg führt bis zum Antrieb. Am Rührwerk lässt sich ein Geländerfeld herausnehmen.
Für Bestand und Neubau. Die Auflager passen wir an die Beckenkrone an. Bei Neubauten geben wir die Auflagerpunkte vor.
Feuerverzinkt. Träger, Konsolen, Steg und Geländer feuerverzinkt nach DIN EN ISO 1461, auf Wunsch in Edelstahl.

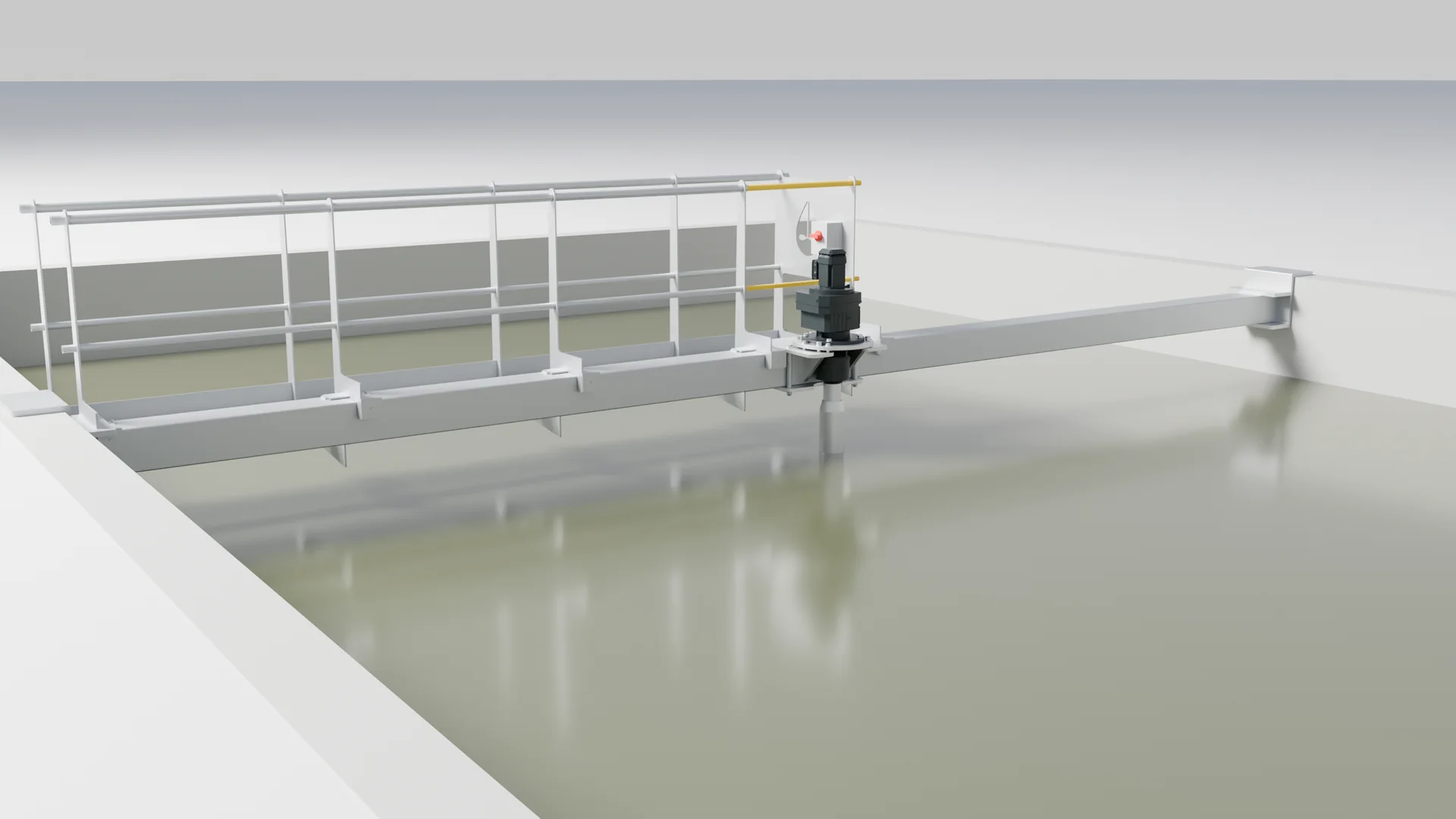

LICUS-Rührwerk im gefüllten Becken, Blick über die Beckenkrone auf Brücke, Steg und Antrieb

Einsatzbereiche des Vertikalrührwerks

Denitrifikation

Denitrifikationsbecken und -kaskaden.

Belebung

Belebungs-, Misch- und Ausgleichsbecken.

Schlamm

Schlamm-, Stapel- und Prozessbehälter.

Industrie

Emulsionsspaltung, Koagulation, Flockung, Neutralisation.

In Entwicklung

Was als Nächstes kommt.

Bodenrührwerk

Für flache Becken mit großer Grundfläche.

Für Wassertiefen unter etwa 3 m, zum Beispiel Kontaktbecken. Der Strahl trägt weiter und gleichmäßiger, als es mit einem Vertikal- oder Tauchmotorrührwerk möglich ist.

Tauchmotorrührwerk

Für Umlaufbecken und Schlammbehälter.

Als Strömungserzeuger und als kompakte Variante für Schlamm- und Stapelbehälter.

Projekte

Wir sind ein junges Unternehmen. Deshalb zeigen wir den Projektstand offen.

Industrie · Norddeutschland

Mineralölraffinerie

Rührwerk für einen 50-m³-Behälter, Propeller Ø 1,2 m, Welle 5 m, Edelstahl.

Beauftragt, in Fertigung

Kommunal · Oberbayern

Kläranlage

Pilotrührwerk in einer Denitrifikationskaskade, Propeller Ø 2,5 m.

Einbau geplant Januar 2027

Über uns

Verfahrenstechnik und Maschinenbau an einer Stelle.

LICUS wurde im September 2025 in Stötten am Auerberg im Allgäu gegründet. Bei uns laufen Auslegung, Konstruktion, Strömungssimulation und Fertigungsplanung zusammen.

Unser Know-how reicht von der Fertigungspraxis im Maschinenbau über das Bauingenieurwesen und die Forschung zu Biofilmverfahren (MBBR) bis zur Anlagenpraxis im Biogassektor. Für Antriebstechnik, Fertigung und Simulation arbeiten wir mit spezialisierten Partnern zusammen.

Dr. Stephan Leonhard, Gründer und Inhaber

Ihr Becken, unsere Auslegung.

Schicken Sie uns Beckengeometrie, Füllstände, Medium und Verfahrensziel. Wir melden uns mit einer Auslegung und einem Angebot.
